FSSS系统
1、系统概述
锅炉炉膛安全监控系统，简称FSSS(Furnace Safeguard Supervisory System)，是保证锅炉安全运行的重要系统，它在锅炉启动，运行及停止的各个阶段，连续地监测锅炉的有关运行参数，根据防爆规程规定的安全条件，不断地进行逻辑判断和运算，通过相应联锁装置使燃烧设备按照既定程序完成必要操作，避免爆炸性的空气——燃料混合物在炉膛及烟道内积聚，并在出现危及锅炉安全的工况时，迅速切断进入炉膛的所有燃料，防止炉膛爆炸事故的发生。

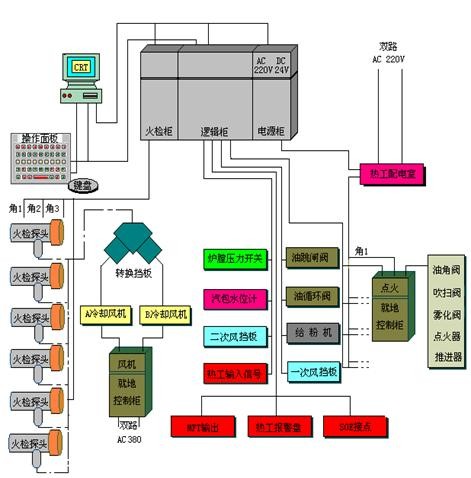

2、 2、系统构成
3、系统主要控制逻辑
l 全炉膛吹扫
l 主燃料跳闸（MFT）
l 油系统泄漏试验
l 油燃烧器管理
l 粉燃烧器管理
l 快速切负荷Fast Cut Back
l 减负荷Run Back
l 火焰检测及灭火保护
l 报警及显示
l 火焰冷却风管理
l 上位机通讯
l LCD显示
4、系统配置
l 逻辑系统：可选用SIEMENS、SCHNEIDER、AB、OMRON等公司的PLC系统；
l 逻辑控制主机柜、电源柜、火检柜、就地点火柜、炉膛压力开关箱；
l 火焰检测装置：火焰检测探头、信号处理部分及专用电缆；
l 火焰冷却风系统：冷却风机、转换挡板、入口滤网、风机就地柜、压差开关；
l 燃油系统：燃油压力开关、燃油压差开关、燃油温度开关、油母管跳闸阀、再循环阀等；
l 就地点火设备：油枪、点火气枪、高能点火装置、气动（电动）快切阀、气动（电动）推进器；
l 炉压开关：炉膛压力高压力开关、炉膛压力低压力开关、炉膛压力高报警开关、炉膛压力低报警开关；
l LCD终端显示系统：计算机、LCD显示器、触摸屏、通讯接口和电缆。
5、本系统执行标准
① 《火力发电厂锅炉炉膛安全监控系统技术规范书》（C-RK-95-52）电力工业部电力规划设计总院
② 《多燃烧器锅炉炉膛防外爆/内爆标准》 （NFPA 8502）美国国家防火协会
随着有关标准的不断完善和更新，本系统将执行最新标准。

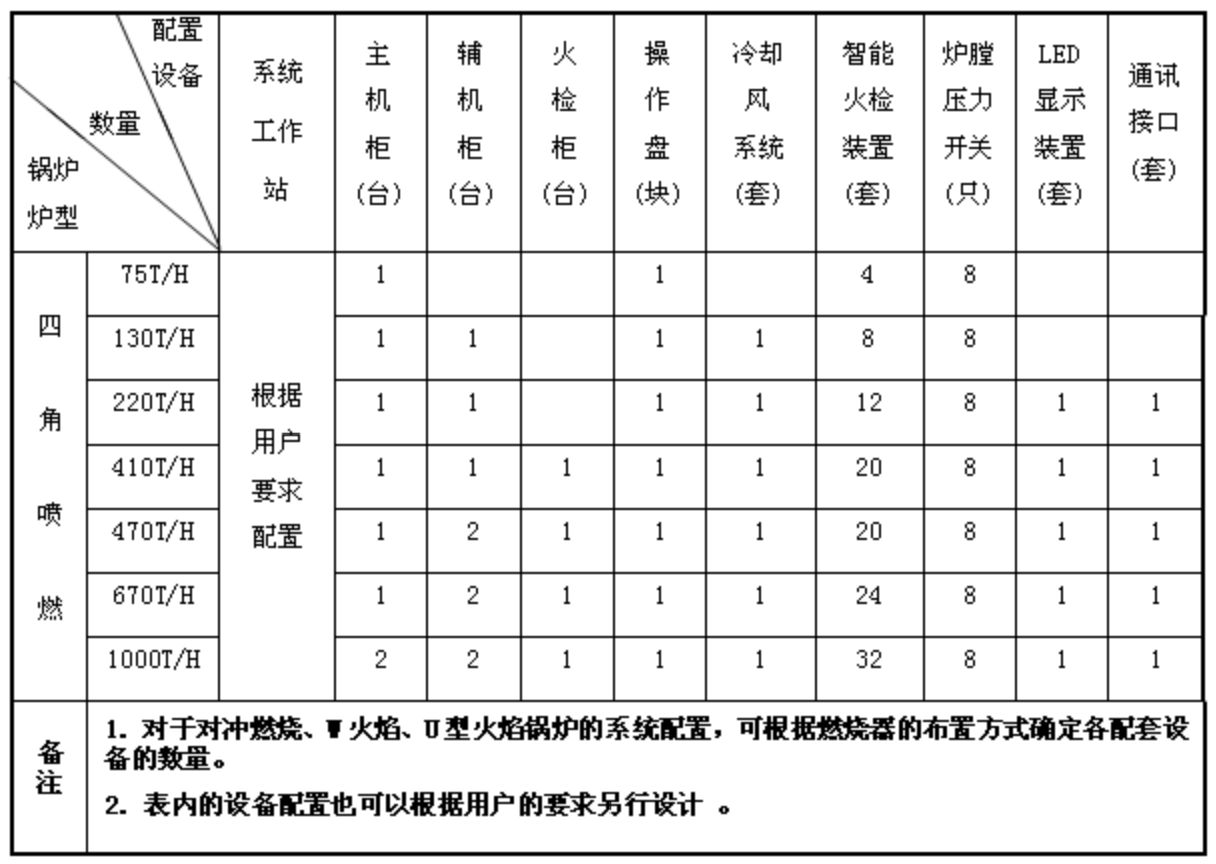

6、典型锅炉系统配置
7、 FSSS锅炉管理
