炉膛火焰监控系统NTV-1

1、系统概述：

                  NTV-1型高温工业电视系统是专为电站锅炉、工业窑炉内部视频监控而设计生产的高科技产品。系统基于小孔成像原理，采用特种耐高温宝石镜片、特种冷却保护装置和高温固化处理等技术，实现对各类工业窑炉燃烧工况的实时视频监视。正常工作时，内窥探头整体传过高温炉墙，通过耐高温、高清化的模拟或数字摄像机实时在线传输内部图像，从而为安全生产提供最直观的依据。

2、应用范围：

    炉膛火焰监视系统适用于燃煤、燃油、燃气等各种类型锅炉（四角喷燃、W形喷燃、流化床锅炉）及单火嘴监视，并适用于化工厂加热炉、水泥厂、铝厂窑炉等各种直接燃烧燃料的各类炉型。

3、性能指标及技术特点：

4、应用示范图：

5、安装系统示意图：

汽包水位监控系统NTV-2

1、产品概述：

        在锅炉运行时，汽包水位的监视非常重要，一般通过电接点水位计及单室平衡容器远方监视汽包水位之外，还在汽包两端安装了就地水位计，为了能在集控室内观察就地水位计的指示，安装汽包水位监控系统是非常必要的。

   NTV-2型汽包水位监控系统能将锅炉汽包水位的图像直接送入集控室，实时显示在彩色监视器上，并能够通过遥控变焦和选择切换两侧水位指示。

  u      摄像头选用电动三可变镜头，可通过控制器实现对镜头的光圈、焦距和视角进行调节，以达到理想的监视效果。

3、系统图：

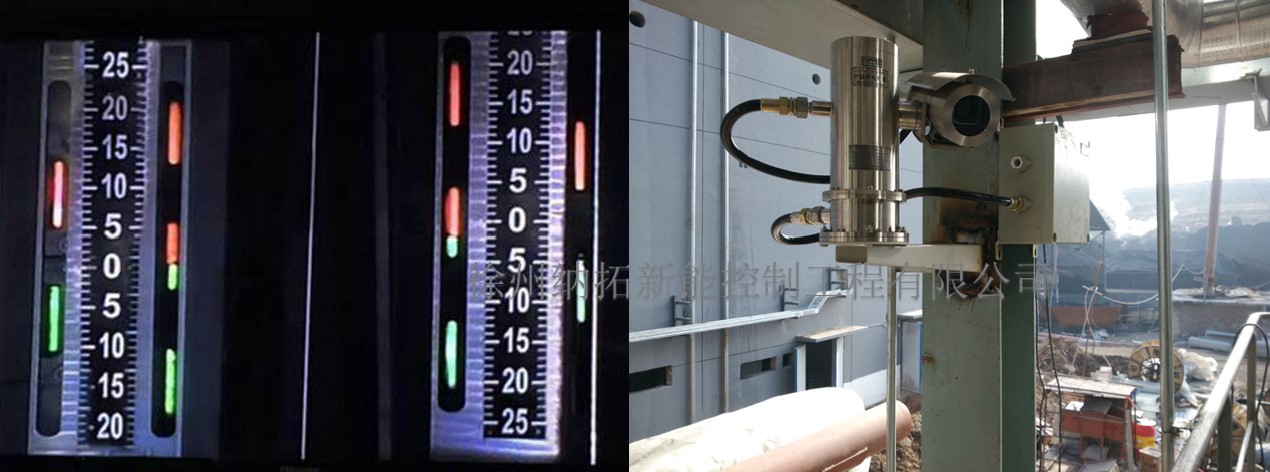

4、应用现场：
